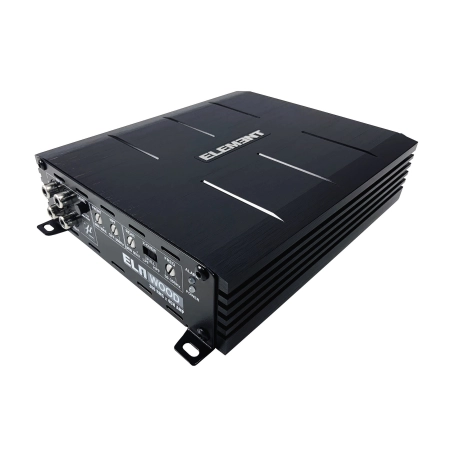

u-Dimension ELA WOOD
4-kanałowy wzmacniacz samochodowy o mocy 4x200-300W / 2x600W, stabilny do 2Ω, cyfrowy szerokopasmowy (klasa FRD - Full Range Digital), wejścia sygnału High/Low, Auto Turn On/Off, kompaktowe wymiary.

ELA WOOD to szerokopasmowy 4-kanałowy wzmacniacz mocy z nowej serii ELEMENT znanej i od lat cenionej za bardzo dobrą jakość brzmienia dźwięku marki u-Dimension. Jest to konstrukcja o wysokiej sprawności i niewielkich wymiarach zbudowana na bazie dwustronnej płyty PCB wykonanej w technologii montażu powierzchniowego SMD. Wzmacniacz został wyposażony w wysokiej jakości podzespoły elektroniczne, a także w wielodrożny układ zabezpieczający przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem oraz zbyt niskim lub za wysokim napięciem zasilającym. W standardowym wyposażeniu znajdują się również płynnie regulowane filtry LP i HP, układ „Auto Turn ON/OFF” automatycznie sterujący załączaniem i wyłączaniem wzmacniacza oraz wejścia „High/Low Input” dla sygnału audio o poziomie głośnikowym i o poziomie RCA (wspólne wejścia sygnału dla trybu "High/Low" poprzez gniazda RCA). Wzmacniacz może stabilnie pracować z obciążeniem o minimalnej impedancji 2Ω w każdym kanale lub 4Ω przy układzie połączeń typu BRIDGE (mostek).

PODSTAWOWE DANE TECHNICZNE:

• Ilość kanałów:  4
• Moc wyj. RMS/4Ω (nap. zasil. 14,4V):  4x200 W
• Moc wyj. RMS/2Ω (nap. zasil. 14,4V):  4x300 W
• Moc wyj. RMS/4Ω mostek (nap. zasil. 14,4V):  2x600 W

• Pasmo przenoszenia:  10 - 30 000 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0,05 %
• Sygnał/Szum (S/N Ratio):  >96 dB
• Czułość wejść dla sygnału RCA (LOW Level):  0,4 - 4,0 V
• Czułość wejść dla sygnału głośnikowego (HIGH Level):  0,8 - 8,0 V
• Typ filtrów zwrotnicy:  HPF (High Pass Filter - górnoprzepustowy) / LPF (Low Pass Filter - dolnoprzepustowy)
• Filtr HPF-Front z płynną regulacją:  0 - 300 Hz
• Filtr HPF-Rear z płynną regulacją:  50 - 300 Hz
• Filtr LPF-Rear z płynną regulacją:  50 - 300 Hz
• Napięcie pracy:  7,5 - 16 V
• Bezpieczniki:  2x50A
• Wymiary obudowy bez przyłączy (szer./wys./dł.):  155/45/185 mm

• Praca w pełnym zakresie pasma częstotliwości akustycznych w szerokopasmowej cyfrowej klasie "FRD".
• Technologia: SMD, Full MOSFET.
• Wejście sygnału audio Front/Rear:  4xRCA (wspólne dla sygnału High / Low).
• Przełącznik X-OVER do wyboru trybu pracy filtrów:  HPF / LPF / FULL (pełne pasmo).
• Przełączniki LEVEL do wyboru poziomu sygnału wejściowego HIGH / LOW (sygnał o poziomie głośnikowym lub RCA).
• Wspólne wejście dla sygnału HIGH i LOW poprzez gniazda RCA po wybraniu odpowiedniego trybu pracy przełącznikiem LEVEL (w trybie HIGH zalecamy stosowanie konektorów adaptacyjnych RCA/GŁ Excursion XML - sprzedawane oddzielnie).
• Sterowanie załączaniem i wyłączaniem wzmacniacza:
  1. REMOTE - sterowanie poprzez podanie na złącze REM napięcia sterującego +12V, np. z radioodtwarzacza,
  2. AUTO TURN ON/OFF - automatyczne sterowanie napięciem stałym (ok. +6V DC) pobieranym przez wejścia RCA z przewodów głośnikowych radioodtwarzacza (działa tylko po wybraniu przełącznikiem LEVEL wejścia sygnału o poziomie głośnikowym - HIGH).
• Układy zabezpieczające przed:  przed przeciążeniem, wysoką temperaturą, zwarciem na wyjściu, zbyt niskim lub za wysokim napięciem zasilania.
• Odporne na korozję niklowane śrubowe złącza przewodów zasilających i głośnikowych.
• Gwarancja polskiego dystrybutora:  24 miesiące.
